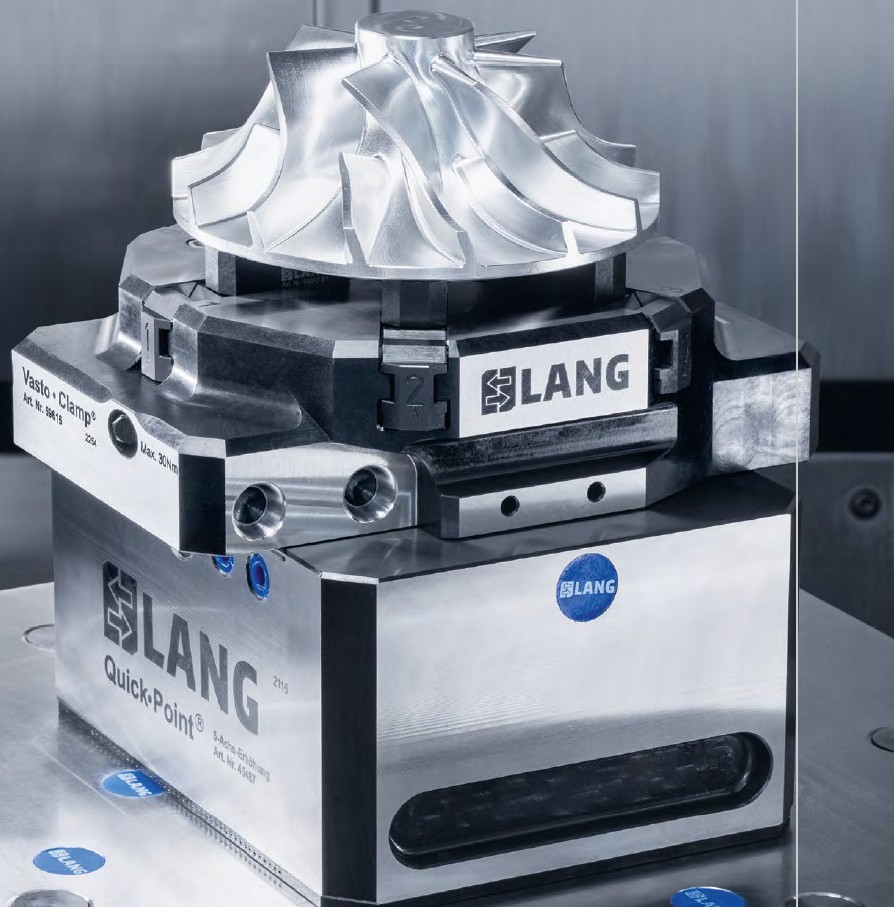

10. 대형 원형 부품 클램핑의 해답, Vasto•Clamp 6-죠 척

"얇은 링 소재나 대형 원형 부품, 가공 시 뒤틀림이 걱정되시나요?
6개의 접점으로 균일한 압력을 전달하는 Vasto•Clamp가 완벽한 정밀도를 보장합니다."

■ 왜 6-죠(Jaw) 시스템인가?

기존 3-죠 척보다 압력을 분산시켜 공작물의 변형을 최소화합니다.
필요에 따라 3개의 죠만 사용하여 일반 척처럼 사용할 수도 있는 유연함을 갖췄습니다.

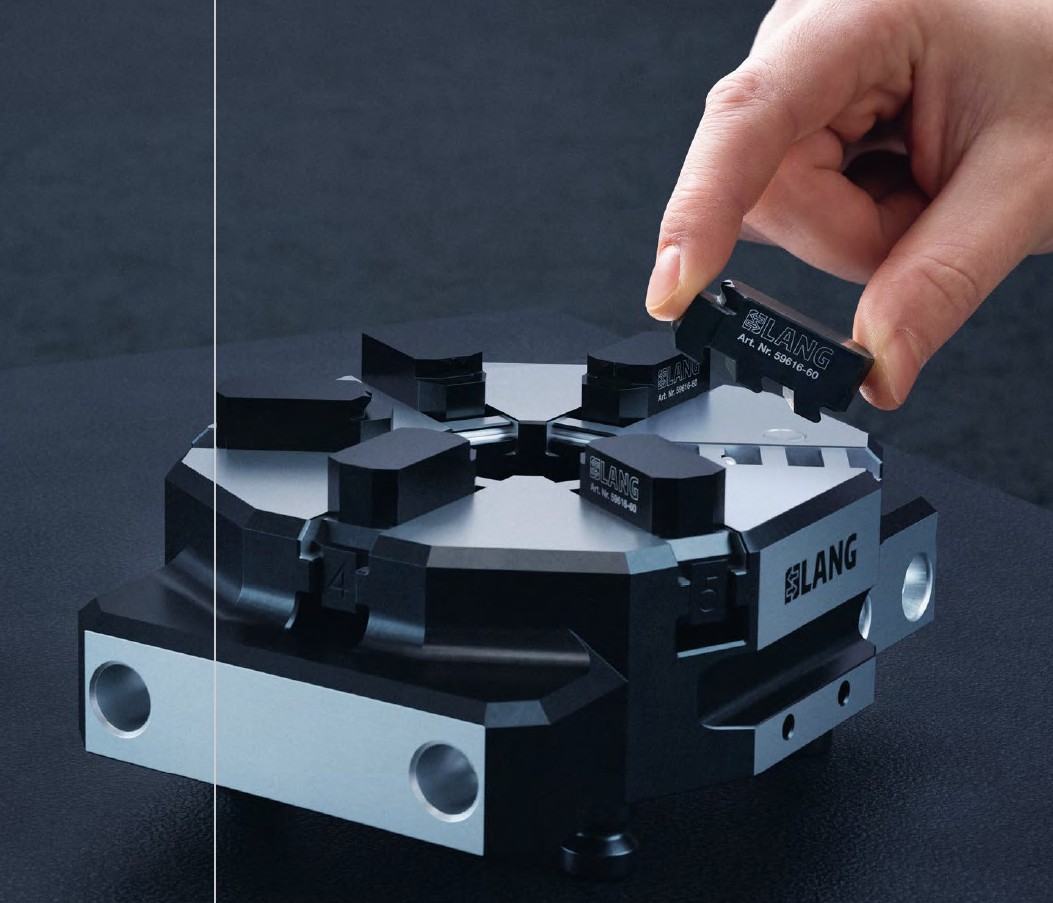

특히 혁신적인 클릭 시스템으로 나사 없이 손만으로 죠를 교체할 수 있어 셋업 시간이 획기적으로 줄어듭니다.

■ 핵심 도입 효과 (Key Benefits)

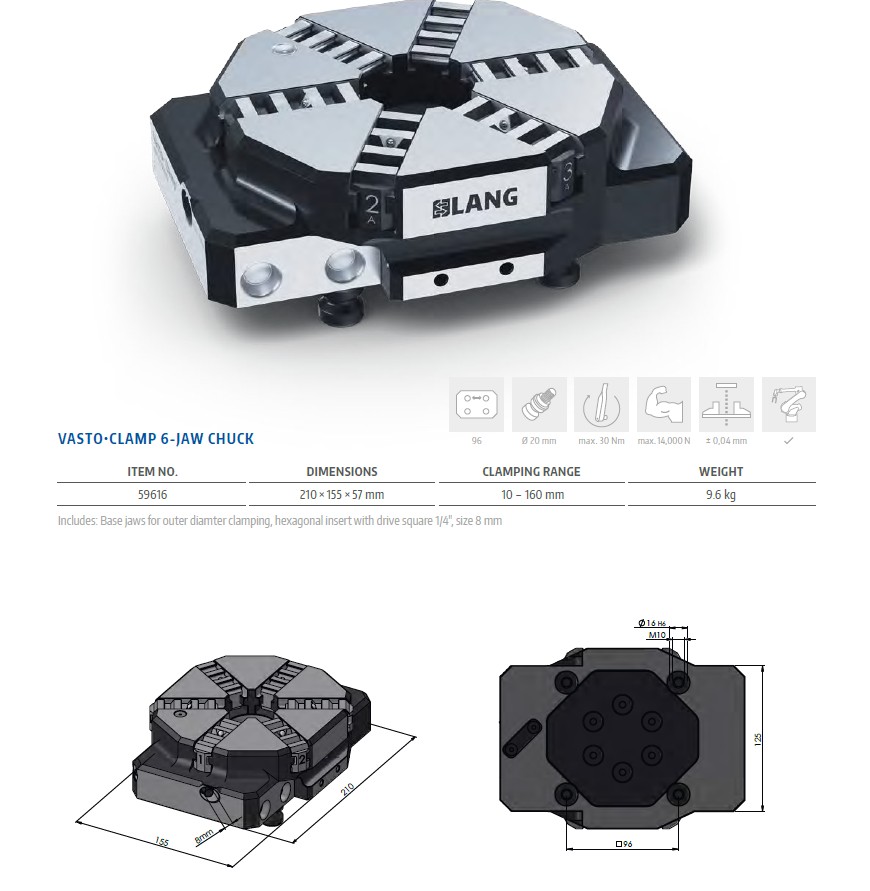

· 압도적인 파지 범위: 최소 $\varnothing 10\text{mm}$부터 최대 $\varnothing 190\text{mm}$까지 폭넓게 대응합니다.
· 툴 프리(Tool-free) 조 교체: 단 몇 초 만에 수작업으로 죠를 교체하여 비가동 시간을 최소화합니다.
· 정밀한 센터링: $\pm 0.04\text{mm}$ 이내의 우수한 센터링 정밀도로 고품질 가공이 가능합니다.
· 내외경 자유로운 클램핑: 소재의 겉면(외경)뿐만 아니라 안쪽(내경) 파지도 완벽하게 지원합니다.

■ 선택 가능한 죠 라인업

· Harden Gripping Jaws: 1차 가공(흑색재)을 위한 강력한 파지용 죠
· Soft Top Jaws: 2차 가공 및 정밀 표면 보호를 위한 가공용 알루미늄/스틸 죠

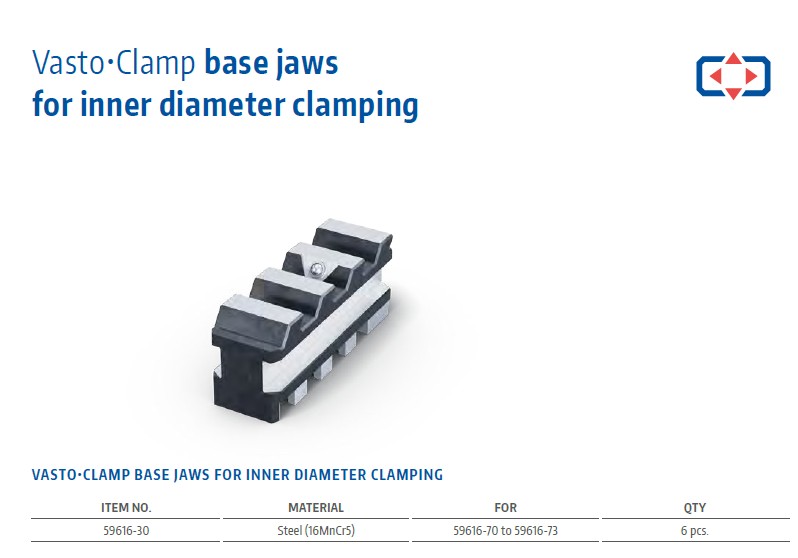

· Inner Clamping Jaws: 링 소재의 내경을 고정하기 위한 전용 시스템

"원형 소재 가공의 정밀도, 6개의 죠가 결정합니다."

지금 바로 (주)오축솔루션X에서 Vasto•Clamp의 놀라운 범용성을 상담받으세요.
